Elterra Wiring Diagram

Wiring diagram adalah gambar teknis atau skema yang menunjukkan bagaimana komponen kelistrikan saling terhubung melalui kabel atau wiring. Skema ini tidak hanya menggambarkan koneksi fisik antar komponen, namun juga memperlihatkan rangkaian listrik dalam suatu sistem. Pada Elterra, wiring diagram memperlihatkan hubungan antara komponen utama seperti sumber listrik (power supply), thermostat dan TCO sebagai pengontrol suhu, elemen pemanas serta komponen lainnya seperti sensor dan proteksi.

Wiring diagram disertakan dalam buku panduan Elterra yang ada didalam kardus kelengkapan unit. Fungsinya sebagai panduan (installation guide) guna meminimalkan potensi kesalahan/ kegagalan sistem kelistrikan. Simbol dan garis yang digunakan mengacu pada standar PUIL (Persyaratan Umum Instalasi Listrik) dan IEC (International Electrotechnical Commission) sehingga mudah untuk dipahami.

Fungsi lain dari wiring diagram yaitu sebagai panduan dalam analisa kerusakan. Sehingga membuat diagnosa awal lebih terarah dan tidak perlu melakukan pengecekan secara acak (faktor kemungkinan dibatasi). Teknisi dapat fokus mendeteksi kerusakan melalui jalur listrik berdasar diagram. Hasilnya proses perbaikan menjadi lebih cepat dan efisien.

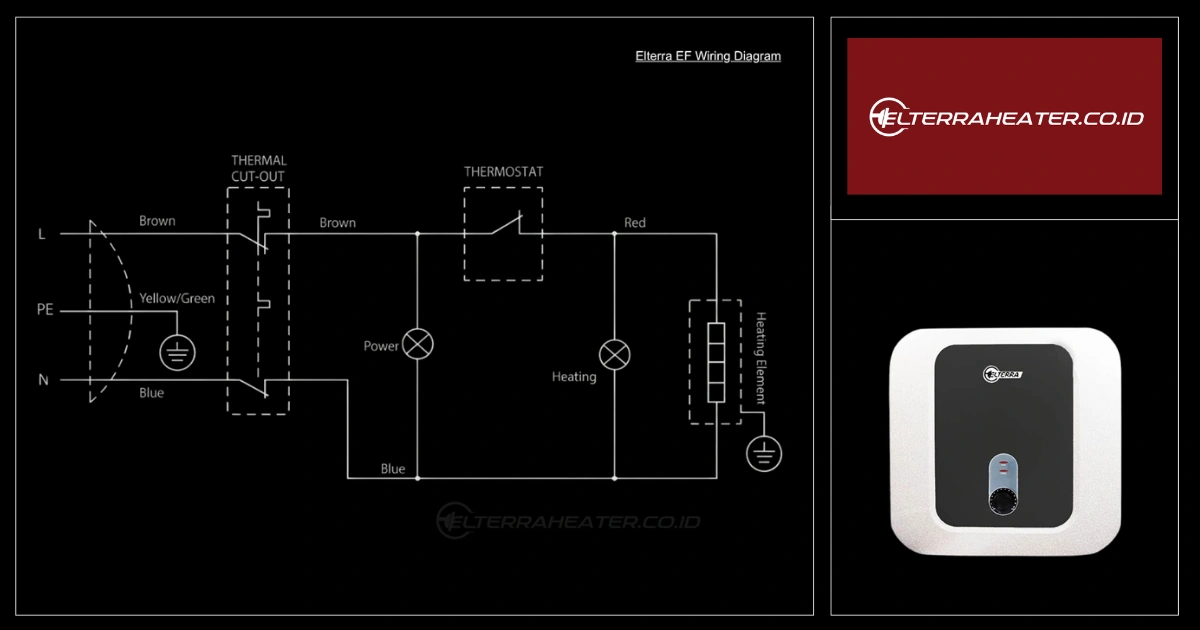

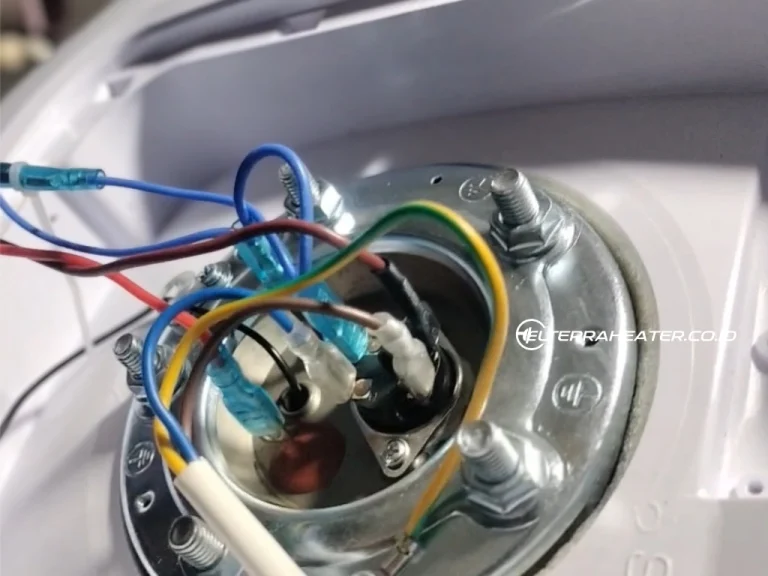

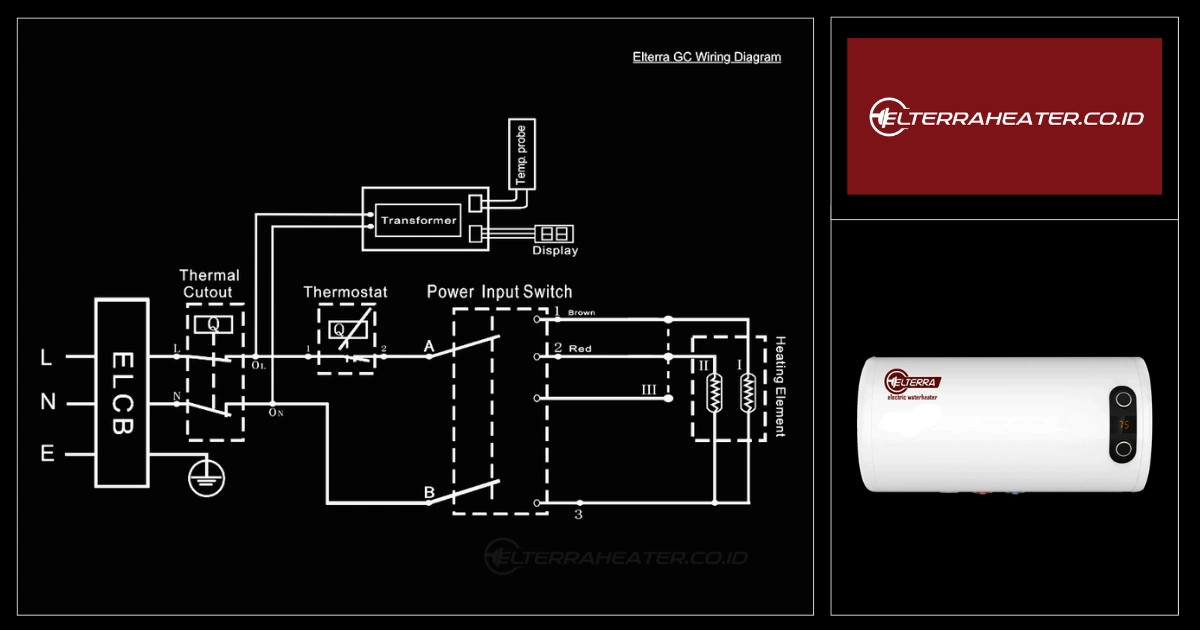

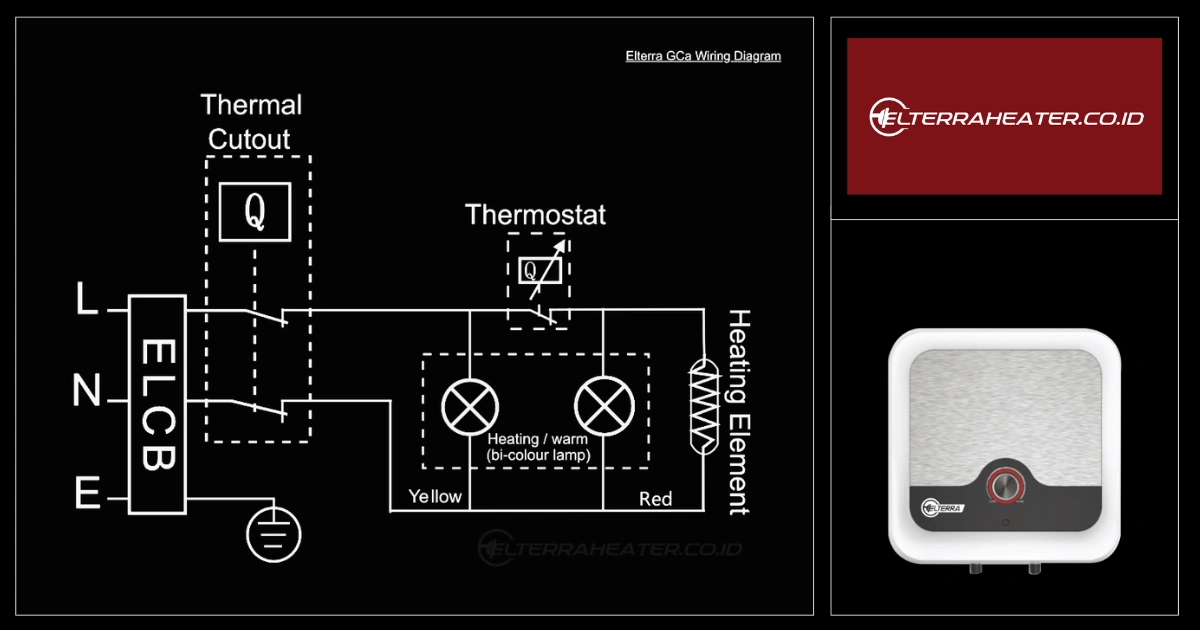

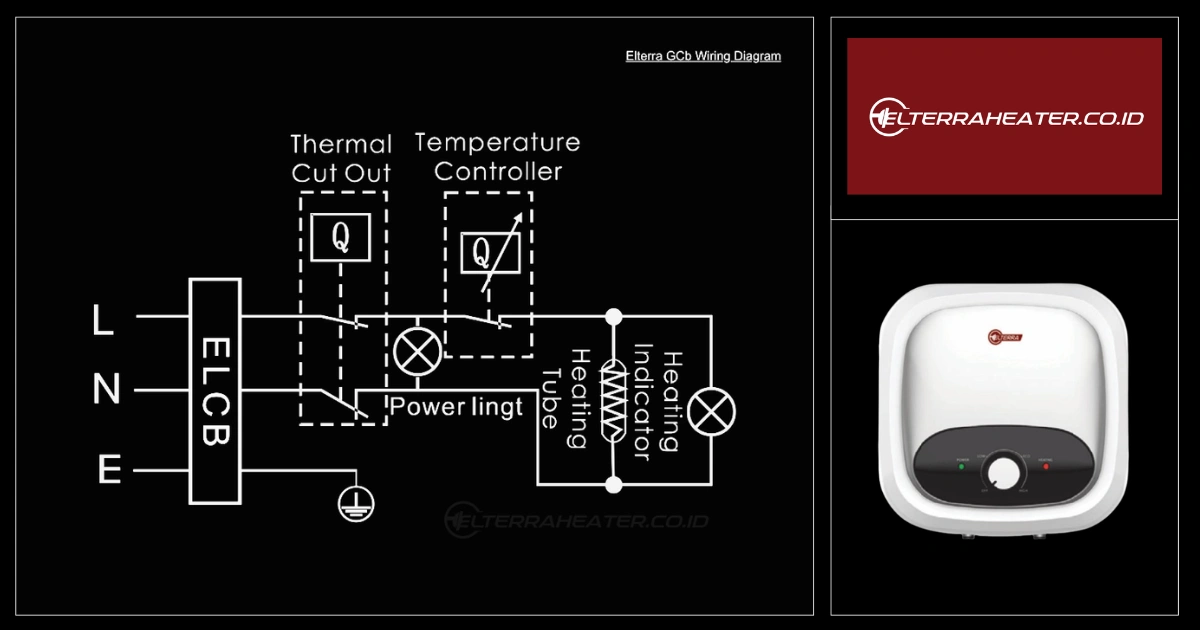

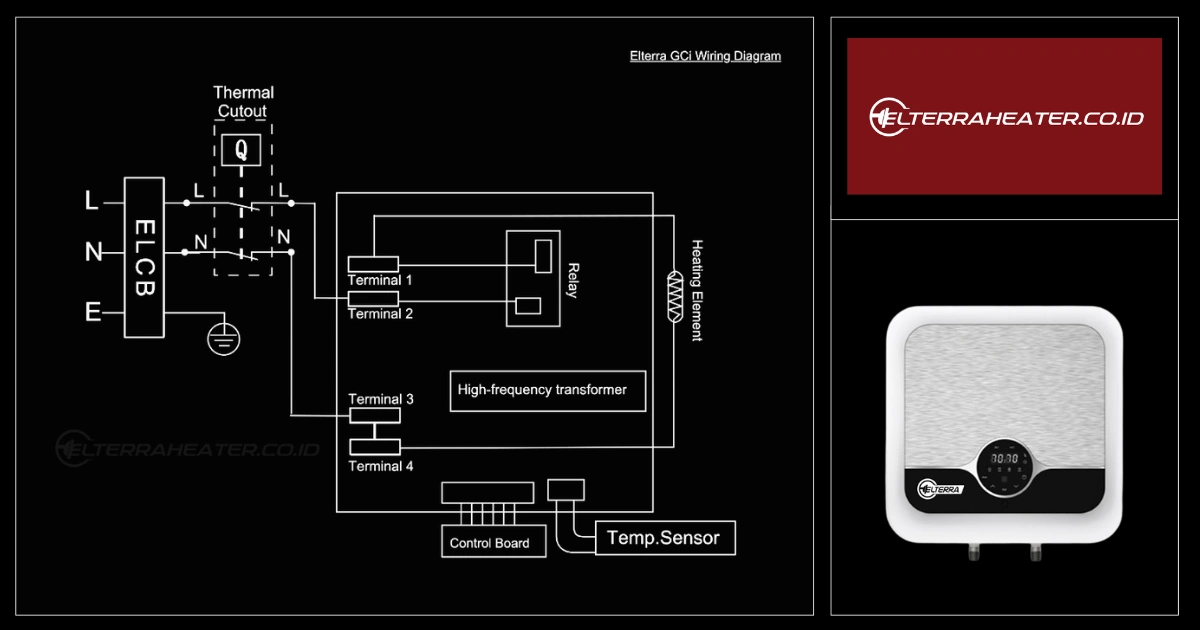

Dari diagram diatas terdapat simbol grounding yang selalu ada diawal rangkaian. Hal ini menunjukan pentingnya grounding dalam sistem kelistrikan Elterra.  Dalam unit Elterra terdapat komponen ELCB yang biasa disebut juga gawai proteksi arus sisa (GPAS) atau Residual Current Circuit Breaker (RCCB). Fungsi ELCB akan optimal jika disertai grounding yang terhubung dengan baik.

Grounding (pembumian) merupakan jalur kabel instalasi listrik pada sebuah bangunan yang ditanam ke dalam tanah dengan aman. Grounding akan membuang muatan listrik ketika terjadi arus singkat ataupun gangguan. Pemasangan grounding merupakan instrumen standar dalam ketenagalistrikan ketika mengajukan SLO dan NIDI PLN, baik rumah tinggal ataupun bangunan komersial.
