PEMASANGAN ELTERRA
Electric Water Heater / Pemanas Air Listrik
Tahap awal sebelum pemasangan Elterra electric water heater adalah mempersiapkan lokasi penempatan pemanas air. Sebaiknya water heater dipasang dilokasi yg aman, kering dan mudah diakses saat pemeliharaan. Minimal 1,5 meter dari permukaan lantai dan jarak 15 cm dari plafond. Pemanas air ini harus dipasang tegak lurus dalam posisi vertikal. Jangan memasang dalam orientasi lain karena dapat menimbulkan kerusakan pada perangkat. Pastikan instalasi pipa air panas, pipa air dingin dan stop kontak sudah tersedia. Selanjutnya anda dapat mengikuti panduan pemasangan yg terdapat dalam manual book.
*Penting untuk tidak mengabaikan unsur keselamatan.
KOMPONEN UTAMA
PERALATAN YANG DIBUTUHKAN
AKSESORIS PEMASANGAN
LANGKAH PEMASANGAN ELTERRA
- Ukur jarak antara masing-masing lubang pada hook/ bracket
- Gunakan bor impact untuk melubangi dinding dengan jarak yg sebelumnya sudah diukur
- Pasang dinabold kedalam lubang, kencangkan dengan kunci ring pas
- Pasang unit Elterra pada hook
- Lilitkan seal tape pada komponen input, output water heater serta safety valve
- Pasang fleksibel pada input dan output water heater
Untuk bagian input, posisikan fleksibel terpasang setelah safety valve - Pasang drain hose dipembuangan safety valve

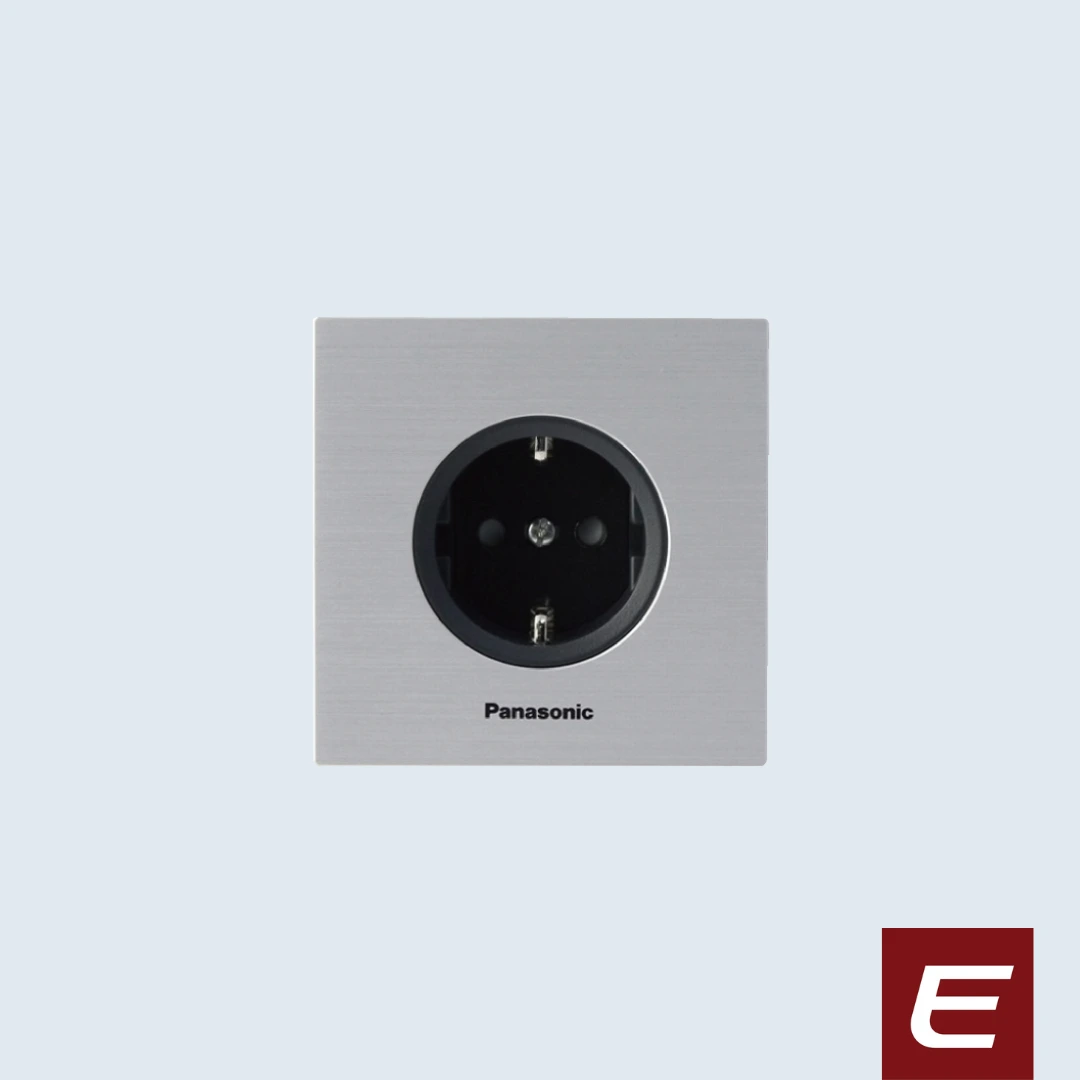

- Hubungkan socket water heater ke stop kontak. Sebaiknya cek kelistrikan terlebih dahulu menggunakan tespen
Catatan :
Komponen input water heater menerima air baku yang disalurkan pipa air dingin dari sumber seperti toren/ pompa atau PAM untuk mengisi tangki water heater. Pipa air dingin juga dihubungkan ke kran mixer untuk mencampur suhu air.
Material pipa air dingin yang paling umum digunakan adalah PVC. Jika menggunakan material ini, anda membutuhkan gunting pipa dan lem pipa PVC dalam penyambungannya.
Komponen output akan menyalurkan air yang dihasilkan water heater melalui pipa air panas ke titik kran mixer. Karena suhu air yang tinggi, maka pipa yang disarankan berbahan PPR atau PE. Untuk instalasi pipa PPR dibutuhkan alat pemanas pipa. Sedangkan pipa PE membutuhkan sambungan mekanis.
